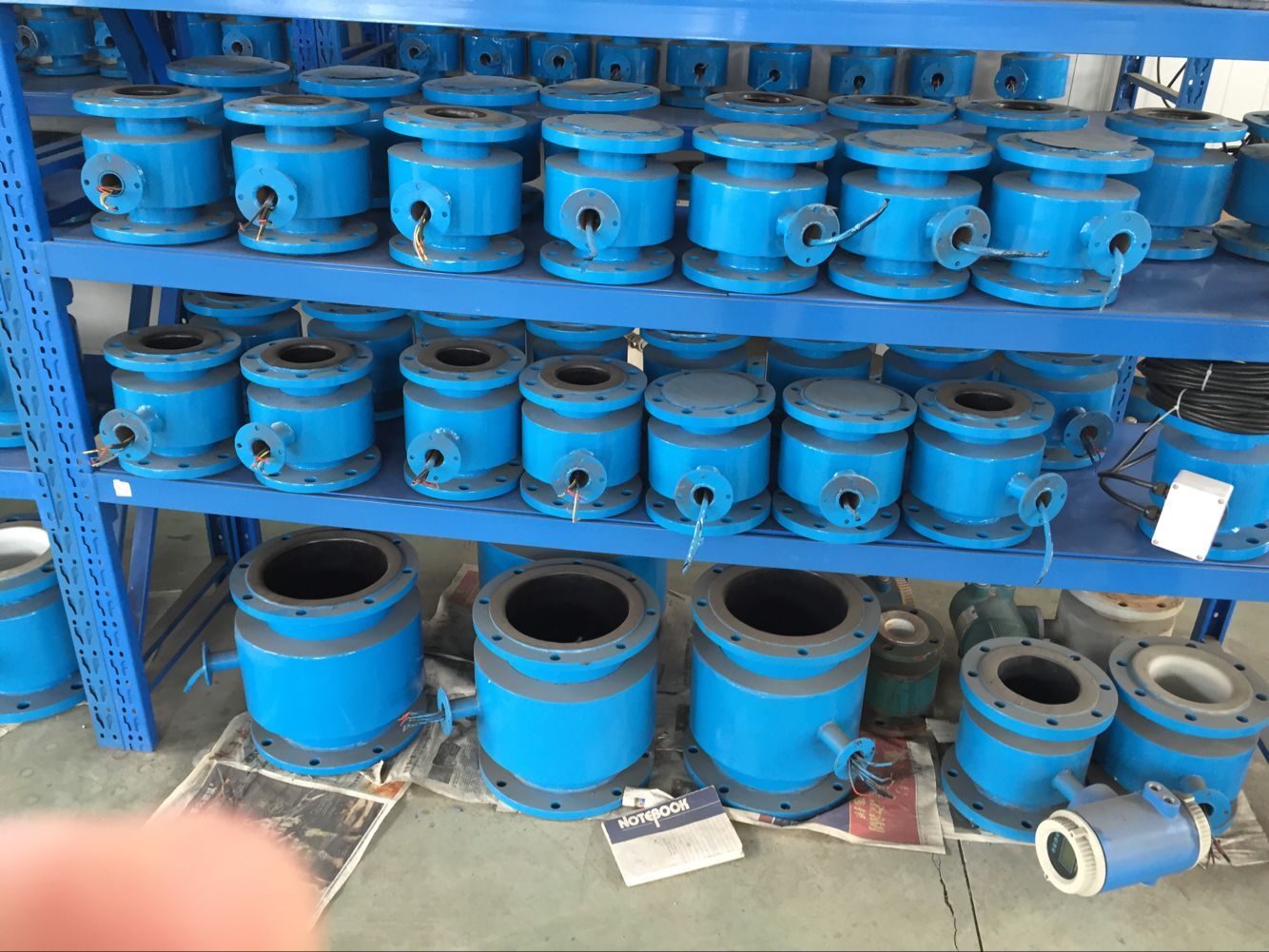

電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成。

測量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

外殼：應用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾。

轉換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。

應根據被測介質的腐蝕性，磨損性和溫度來選擇內襯材料：

1、較好的彈性，耐磨性和扯斷力

3、 測水、污水

可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀的腐蝕，但不耐強氧化劑的腐蝕

三、氯丁橡膠（Neoprene）

2、耐一般低濃度的酸堿、鹽溶液的腐蝕，但不耐氧化性介質的腐蝕<80℃；測水、污水、泥漿和礦漿

1、極好的耐磨性能

五、聚四氟乙烯（PTFE）

2、耐磨性能好，粘接性能差-80～+180℃；

<p font-size:13px;white-space:normal;"="" style="word-wrap: break-word; font-family: "Microsoft YaHei"; font-size: medium; white-space: normal; color: rgb(51, 51, 51);">測濃度、濃堿強腐蝕性溶液及衛生類介質
