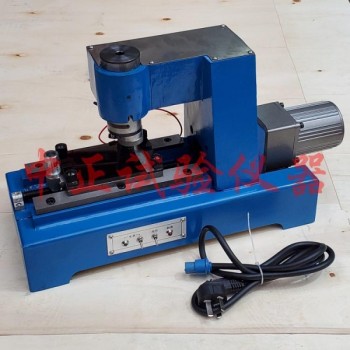

QFZ附著力測試儀 手動漆膜劃圈法附著力測定儀QFD電動劃圓軌跡法 電動漆膜附著力試驗儀

一、用途：

漆膜附著力試驗儀用于測定各種涂膜對被涂物表面的附著能力。

執行標準：GB/T1720-88   JISK6894

二、附著力測試儀結構原理：

本儀器為臺式，共分為四個部分。

1、主傳動部分是由電機、齒形帶、齒形帶輪、斜齒輪傳動及描繪頭等組成。描繪頭是由機頭絲杠、絲母以及偏心頭組成。

2、工作臺部分是由絲杠、半開螺母及試驗臺等組成。

3、機座是由滑軌及電器控制組成。電器控制包含刺透顯示電路及控制電機電路。

4、限行程控制裝置是由止動能頭以及微動開關組成。

三、規格：

1、描繪圖形直徑：0—10.5mm

2、工作臺有效面積：50×100mm

3、加重砝碼共四個，500克一個、200克兩個、100克一個

4、針頭采用鋼制唱針，使用5次就予以更換

5、工作臺有效行程不小于80mm

四、附著力測試儀使用方法：

1、按規定要求準備樣板。

2、檢查鋼針一開始使用就換上新鋼針（針尖距工作臺面約3mm）。

3、裝針尖的偏心位置按所要求的描繪直徑調節好，然后用螺釘緊固。

4、將準備好的樣板的涂膜面朝上安裝在工作臺上用壓板壓緊。用鱷魚夾夾住鑲片接通刺透顯示電路。

5、提起可動半螺母將工作臺移至外端。

6、閉合電源開關，閉合電機開關描繪頭旋轉撥動壓桿加砝碼到刺透顯示燈亮為止，放下半開螺母。

7、根據園滾線圖形判斷該涂膜的試驗附著力。
