引用：

世界上第一臺激光器——紅寶石激光器（固體激光器）于1960年7月誕生了，距今已有整整五十八年了。在這五十八年的時間固體激光器的發展與應用研究有了極大的飛躍，并且對人類社會產生了巨大的影響。

固體激光器的基本組成：

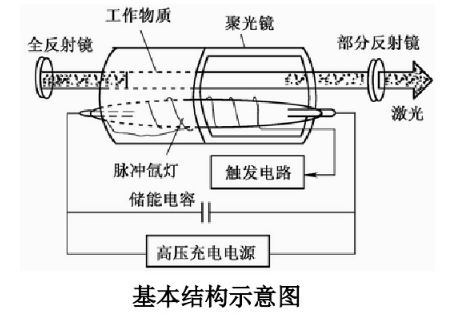

工作物質、泵浦系統、諧、振腔和冷卻、綠光系統構成的。下圖則是長脈沖固體激光器基本結構的示意圖（冷卻、濾光系統未畫出）。

需清洗的產品：

從上圖的結構可看出，配有全反射鏡、部分反射鏡、聚光鏡這些光學玻璃都是前前后后經過鍍膜、切割、拋光等表面處理的。所以必會殘留粉末、塵埃、手印、水印等雜質。

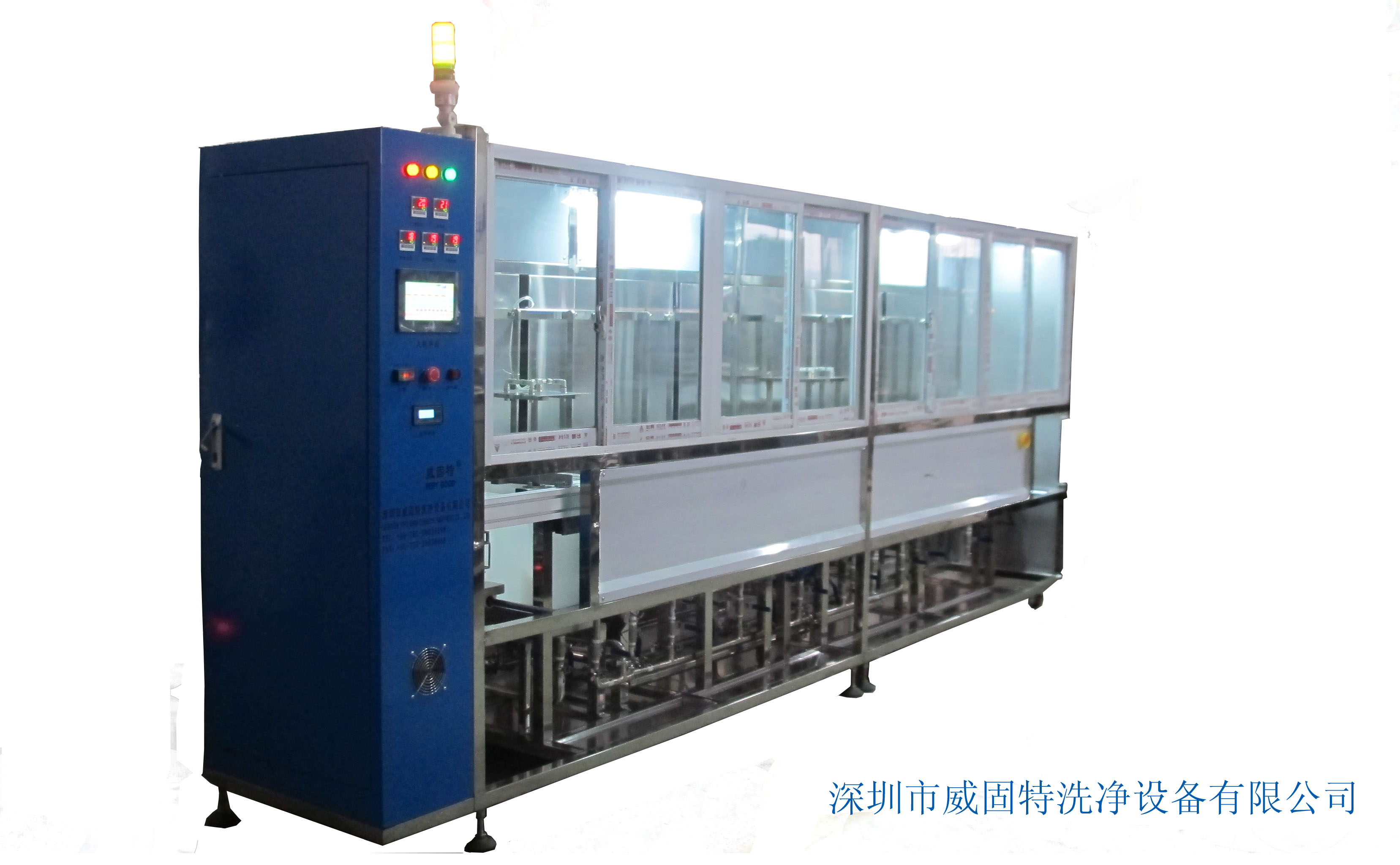

深圳威固特VGT-1409FT光學超聲波清洗機：

一、設備型號和定義：

VGT—深圳市威固特洗凈設備有限公司產品代號

1409—整機共14個功能槽

FT—表示水基清洗液及非標清洗設備

二、設備能力：節拍3-8分鐘（可調）清洗一籃。

三、設備概述：

深圳威固特VGT-1409FT光學超聲波清洗機，共有14個功能槽，配置有循環系統、有機溶劑蒸餾回收系統、自動恒溫系統、拋動系統、超聲波清洗系統、抽風系統、降噪系統、FFU系統、純水系統、離心甩干系統等。設備采用環保型溶劑有機溶劑洗滌、水溶劑洗滌、純水漂洗，為環保型清洗機。

清洗過程中工件通過超聲波高頻產生的“氣化現象”的沖擊和自身不停地上下運動，增加了液體的摩擦，從而使工件表面的污垢能夠迅速脫落，實現其高清潔度的目的。

四、環境要求：

1. 空氣溫度： 5～40℃；

2. 相對濕度：≤90%；

3. 純水機：1T/H；

4. 出水水質：≧17MΩ·CM；

5. 甩干機一臺。

五、設備部分配置：

冷卻系統：

結構：一至四槽上部設冷排管，冷卻管為φ19SUS316L不銹鋼無縫管，共9層，配冷水進管。

降噪設置：

功效：將超聲波這種特殊聲音有效的控制在可承受范圍內,更有利于促進生產，提升生產效率。

儲液箱結構：

1. 由隔板分成兩腔，分油后的清潔溶液經循環泵重新抽入清洗槽，實現自我循環，提高溶液的利用率，而分離后的油排放到總排管；

2. 設市水進口，可分別接至各洗槽及儲液箱；

3. 配冷卻水管，由清洗槽內溫度感應器通過電磁閥控制加水；

4. 配不銹鋼加熱管，功率4KW；

5. 設下限液位開關，水位低時自動聲光報警，報警器串聯；

6. 儲液槽底部設排液閥，與清洗槽串聯同時排入總排管。

拋動結構原理：

清洗過程中工件作均勻地拋動，可以增加工件與液體的磨擦，有利于表面污垢迅速脫落，提高清洗效果。

純水系統(VGT-1T EDI）：

1. 所有筒體為不銹鋼結構；

2. 由砂、碳、精密過濾、RO、EDI系統組成；

3. 拋光混床產水電阻率≥17MΩ·CM；

4. 清洗系統的純水由此設備供給；

5. 包含軟化水處理。

離心甩干系統（甩干機VGT-103SG）：

1. 內控不銹鋼結構，外面靜電噴漆；

2. 由離心平衡、變頻控制、PLC、空氣過濾、熱風系統組成；

3. 平衡力:兩邊籃框的平衡差在1.5KG以內，單邊籃框承重5KG以內；

4. 工件離心脫水、烘干在此完成。
