CBC-5沖擊試驗機擺錘稱重系統

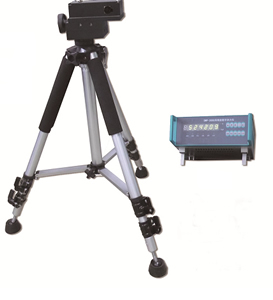

 CBC-5沖擊試驗機擺錘稱重系統是由高精度測量顯示儀表、角度傳感器、力傳感器、伸縮支架等組成，具有性能穩定、自動化程度高、操作簡便等特點。在標準傳感器下方，有一微小雙軸位移平臺，用于微調傳感器位置，無需挪動安裝架。該裝置能夠按規程要求對擺錘式?jīng)_擊試驗機的沖擊能量進行測試，也能夠提供擺動角度等輔助參數。

主要性能及指標

力值準確度級別：0.1級，角度5，時間1/100S。

測量范圍：力值0~500N, 角度0°~60°，時間0~300 S。

采用標準RS-232通訊接口。可將測量結果送到上位計算機。

支架伸縮間距：粗調：400mm，微調：80mm。

產品特點
精度高、功能強。

可測量顯示角度、力值、時間，操作簡單。

擺錘擺動次數自動計數、消除人為誤差。

角度傳感器可測擺錘水平，可省去水平儀。節約成本。

按國家檢定規程JJG145-2007、JJG608-1989的有關測量計算方法對沖擊能量、擺錘力矩、初始位能等項目進行測量和結果計算。
